高速伺服双刀切纸生产线

点击量:

   详细介绍

我公司与各大院校及设计院密切合作,采用新技术、新工艺、新材料、改进老产品,开发新产品。近期开发研制出板纸、卡纸类、文化纸类、薄纸类(定量在30-50g/m2),规格从1200-2640mm的各类高速单刀、双刀切纸生产线。

主要品种
针对纸种主要分为3类:
1.板纸类高速伺服切纸机
2.文化纸类高速伺服切纸机
3.无碳纸等薄型纸类高速伺服切纸机

针对机器结构分为2类:
1.单刀高速伺服切纸机
2.双刀高速伺服切纸机

文化纸系列高速切纸生产线
适用于加工50g/m2以上各类书写类、胶印类、复印类、新闻纸类、铜版纸及轻涂纸用纸的加工。

规格型号

 1400型

 1760型

 1880型

 2640型

纸卷直径

 1500mm

1800mm

2000mm

2000mm

最宽切纸

1400mm

1760mm

1900mm

2640mm

设计车速

150m/min

150m/min

150m/min

150m/min

切纸厚度

500g

800g

800g

800g

切纸精度

±1.0

±1.0

±1.0

±1.0

板纸系列高速伺服切纸生产线
适用于加工各类灰板、白板、白卡等各类包装用纸。

机器型号

  1400型

  1760型

 1880型

2640型

 2800型

纸卷直径

 1500mm

1800mm

1800mm

2000mm

2000mm

最宽切纸

1400mm

1760mm

1900mm

2640mm

2800mm

设计车速

170m/min

170m/min

170m/min

170m/min

170m/min

切纸厚度

500g

500g

600g

700g

700g

切纸精度

±1.0

±1.0

±1.0

±1.0

±1.0




主要技术特点

A. 上纸纸架部分:
1.多种结构的上纸方式:
  独立式、L型、山型、H型上纸架;
  适用于1-4卷的原纸上纸,可视分切定量单台或多台同时使用;
  单臂液压上纸架、双臂液压上纸架;
2.3-6英寸气胀轴、3-12英寸内涨式顶尖、3-12英寸组合式机械顶尖
3.机械式以及气动碟式刹车;
4.全自动张力控制;
5.纸卷前后左右微调功能;

B. 引纸及切纸部分:

1. 高效的气动纵分分切装置;
2. 纸边、纸灰抽吸装置;
3. 高性能抗静电引纸装置;
4. 高强度横切结构;

C.输纸系统:

1. 抗静电送纸皮带;
2. 高效输纸、压纸系统;
3. 多节送纸重叠机构;

D. 堆纸系统:
1.机械式及液压堆纸台;
2.三面自动振纸平纸装置;
3.自动计数、插标堆纸功能;

E. 自动控制部分:

1.采用伺服电机控制切刀及送纸,变频电机驱动输纸再由PLC全电脑联动控制方式;
2.整机具备订长、自动调速、自动分切、自动计数、自动振纸、平纸插标等功能。

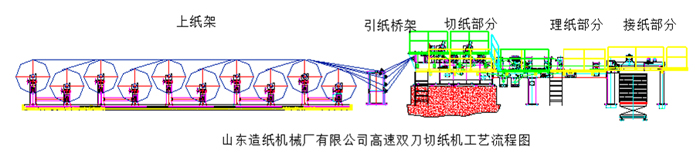

工艺流程图:
